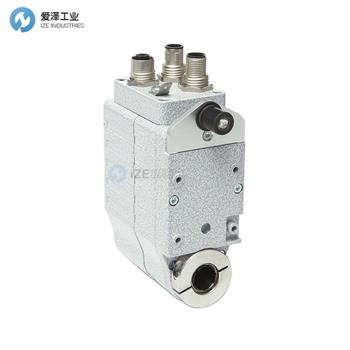

SIKO定位驅動器AG03/1-0052介紹
機械參數 | ||
特征 | 技術數據 | 補充 |
軸 | 鋼材發藍處理 | |
外殼 | 壓鑄鋁/鋅 | 陽極/粉末涂層 |
額定轉矩/額定轉速 | 3.2 Nm 在 100 min-1 | i = 48 |
1.6 Nm 在 200 min-1 | i = 24 | |
工作方式 | 間歇運行 S3: 25 % 接通時間, 10 min. | EN 60034-1 |
重量 | ~1.2 kg | |
電氣數據 | ||
特征 | 技術數據 | 補充 |
工作電壓 | 24 V DC ±10 % | 反極性保護，最后級 |
24 V DC ±10 % | 具備反極性保護, 控制系統 (只對 CAN, PB, S3/09) | |
功率消耗 | 58 W | 放大器 |
電池 | CR2477N, 3 V 鋰電池, 950 mAh | |
電池壽命 | ~5 年 | 根據環境條件 |
參數存儲器 | 105 周期 | 也適用于校準過程 |
額定電流 | 2.4 A ±10 % | 最大允許轉矩 (放大器) |
<100 mA | 24 V 直流電 (控制), 只限于 CAN, PB, S3/09 | |
按鍵 | 按鍵 | 用于安裝操作 |
總線連接 | CANopen, Profibus-DP, SIKONETZ5 | 電氣隔離 |
Profibus-DP | 電氣分離 | |
SIKONETZ5 | 電氣隔離 | |
連接方式 | 2 個 M12 連接器 (A-編碼) | 5 針、1 個插口、1 個插頭（CAN） |
2 個 M12 插拔連接器 (B 編碼) | 5 針, 1 個插口, 1 個插頭(PB) | |
2 個 M8 插拔連接器 | 4 針、1 個插孔、1 個插頭 （S3/09) | |
1 個 M12 插拔連接器 (A 編碼) | 4針, 1端子(CAN + PB + S3/09) | |
通過 6.3 毫米扁插頭接地 | ||
系統數據 | ||
特征 | 技術數據 | 補充 |
分辨率 | 1600 增量/轉 | |
系統精確度 | ±0.8° | 單向的 |
重復精度 | ±1 增量 | 單向的 / 雙向的 |
活動區域 | ±8192 轉 | |
環境條件 | ||
特征 | 技術數據 | 補充 |
環境溫度 | 0 … 45 °C | |
儲存溫度 | -20 … 60 °C | |
相對濕度 | 不允許凝露 | |
EMV | EN 61800-3, 第二環境 | 抗干擾性 / 影響度 |
EN 61800-3, C3 | 干擾發射 / 放射量 | |
防護等級 | IP50 / IP54 / IP65 | EN60529，配有插拔連接器 |
耐沖擊性 | 500 m/s2, 8 ms | EN 60068-2-27 |
耐振動性 | ≤100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
SIKO定位驅動器AG03/1-0052特性
定位驅動器 AG03/1 現場總線
現場總線
用于復雜定位的高效緊密型驅動器
特點 AG03/1 現場總線:
節省空間的簡便的安裝
通孔空心軸最大直徑可達 ?14 mm
具有長使用壽命的 50W、 24V、無刷 EC 電機
集成式電源和電子控制反極性和過載保護
在輸出軸上集成磁性絕對值位置編碼器
具有 M12 連接技術的集成的 CANopen 或者 Profibus-DP
具有 M8 連接技術的集成的 RS485/SIKONETZ5 接口

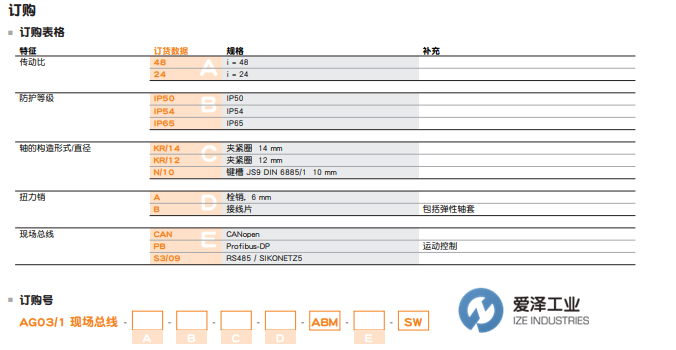

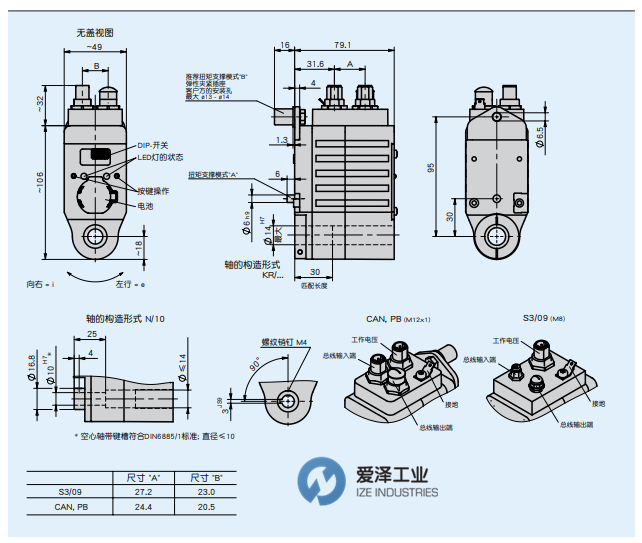

SIKO定位驅動器AG03/1-0052選型及尺寸圖
愛澤工業(IZE INDUSTRIES)特價經銷、常用SIKO定位驅動器型號：
SIKO AG03/1-0052
SIKO AG03/1
SIKO AG02
SIKO AG03/1
SIKO AG04B
SIKO AG05
SIKO AG06
SIKO AG24
SIKO AG25
SIKO AG26
SIKO Positioning drive NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SIKO定位驅動器AG03/1-0052的疑問，請隨時與我們電聯，（021-3100 6702），我們將盡全力解決您的問題。
If you have any question for SIKO products, please feel free to dial 0086-21-3100 6702/ send request email to [email protected] / browse our webCEte: www.www.jguvm.cn.
SIKO定位驅動器AG03/1-0052技術參數
