SCHUNK夾具PSH 22-1描述
技術參數 PSH 22-1 | |
ID | 302122 |
單指行程 [mm] | 28 |
閉合力 [N] | 320 |
張開力 [N] | 320 |
閉合力（手指長度 0 mm） [N] | 380 |
打開力（手指長度 0 mm） [N] | 380 |
重量 [kg] | 0.95 |
建議工件重量 [kg] | 1.6 |
每個雙行程的流體消耗量 [cm3] | 36 |
最小工作壓力 [bar] | 3 |
最大工作壓力 [bar] | 8 |
額定工作壓力 [bar] | 6 |
閉合時間 [s] | 0.15 |
打開時間 [s] | 0.15 |
最大允許手指長度 [mm] | 140 |
每機械手手指的最大允許質量 [kg] | 0.8 |
防護等級 IP | 67 |
最低環境溫度 [°C] | 5 |
最高環境溫度 [°C] | 90 |
重復精度 [mm] | 0.1 |
長度 X [mm] | 137 |
寬度 Y [mm] | 58 |
高度 Z [mm] | 48 |
力矩 Mx max. [Nm] | 20 |
力矩 My max. [Nm] | 10 |
力矩 Mz max. [Nm] | 10 |
最大軸向力 Fz max. [N] | 200 |

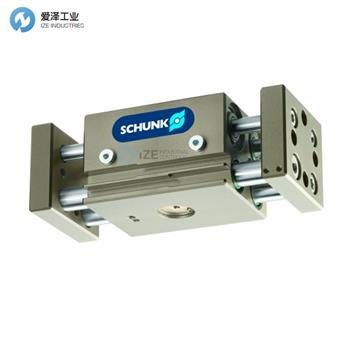

SCHUNK夾具PSH 22-1產品介紹及尺寸圖
抓取力：在距離 P處施加到每個機械手夾爪的抓取力的算術和。
手指長度：沿主軸方向，從距基準面距離 P 處測得。
在達到額定工作壓力之前，適用最大允許手指長度。壓力較高時，手指長度必須成比例減小至額定工作壓力。
重復精度：定義為 100 個連續行程后極限位置分布。
工件重量：采用摩擦系數 0.1 和安全系數（防止由于重力加速 g 工件滑落） 2 計算壓入配合抓取。如果是適形或捕獲式抓取，可抓取工件重量則大很多。
閉合/打開時間：僅為基爪或手指的運動時間。不包括閥門開關時間、軟管注入時間或 PLC 反應時間，但是計算周期時必須考慮這些時間。
工作原理：齒條和齒輪傳動原理
外殼材料：硬質陽極氧化高強度鋁
基爪材料：硬質陽極氧化高強度鋁
啟動：氣動，帶符合 ISO 8573-1:2010 [7:4:4] 的過濾壓縮空氣。
保修期：24 個月
維護和維修
標配范圍：定心套、直接接口 O 型圈，裝配說明書
抓取力保持：可以配備 SDV-P 壓力保持閥
SCHUNK夾具PSH 22-1
