BAUMER編碼器OG71系列技術資料
技術數據 | |
技術數據 – 電氣參數 | |
電源電壓 | 9...26 VDC |
電流消耗（無負載） | ≤100 mA |
每圈脈沖數 | 100 … 1024 |
相移 | 90 ° ±20° |
占空比 | 40…60 % |
參考信號 | 零脈沖, 寬度 90° |
感應原理 | 光電 |
輸出頻率 | ≤120 kHz |
輸出信號 | A, B, C + 反相 |
輸出方式 | HTL |
抗干擾性 | EN 61000-6-2 |
輻射干擾 | EN 61000-6-3 |
認證 | CE |
技術數據 – 機械參數 | |
尺寸（法蘭） | ?58 mm |
軸類型 | ?6 mm |
允許軸負載 | ≤30 N軸向 |
法蘭 | 同步法蘭 |
防護等級（EN 60529） | IP 66 |
運行速度 | ≤10000 rpm (機械) |
典型運行轉矩 | 1 Ncm |
轉子慣量 | 25 gcm2 |
材質 | 外殼: 鑄鋁合金 |
工作溫度 | -20...+85 °C |
耐抗性 | IEC 60068-2-6 |
防爆認證 | II 3 G Ex nA IIC T4 Gc X (氣體) |
連接 | 接線盒式連接 |
近似重量 | 300 g |

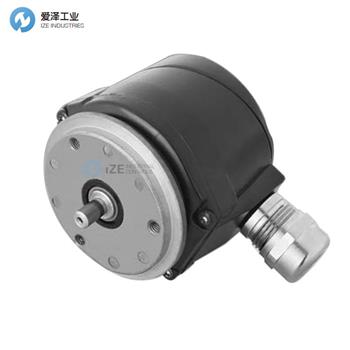

BAUMER編碼器OG71系列介紹
增量式編碼器
OG 71
軸徑?6 mm, 帶同步法蘭
堅固的鋁制外殼
軸型編碼器，軸徑?6 mm
光感應原理
伺服法蘭
極強的抗沖擊性能
邏輯電平TTL和HTL
邏輯電平TTL帶調壓器UB 9...26 VDC

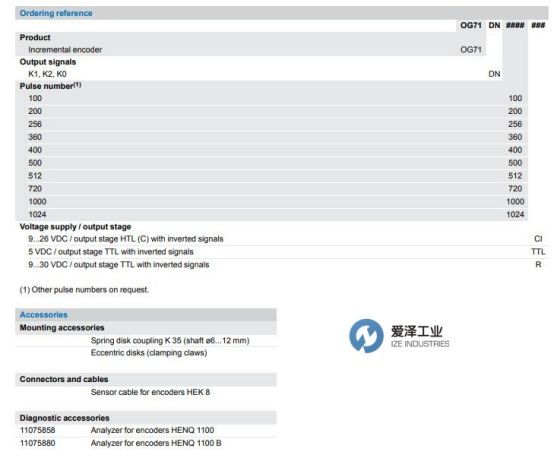

選型參考

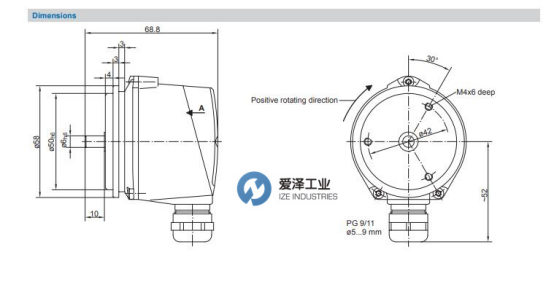

外觀尺寸
