SETRA差壓傳感器26P系列技術參數
性能規范 | |||
性能參數 | 標準型 | 特選 | 特選 |
精度 *（恒溫下） | ±1.0%FS | ±0.4%FS | ±0.25%FS |
非線性（最佳擬合直線） | ±0.98%FS | ±0.38%FS | ±0.22%FS |
遲滯 | 0.10%FS | 0.10%FS | 0.10%FS |
非重復性 | 0.05%FS | 0.05%FS | 0.05%FS |
溫度影響 *補償范圍 | -18~+65℃（0~+150℉） | ||
零點 / 滿程偏移 %FS/℃（oF） | ±0.06（±0.033） | ||
最大靜壓 | 10PSI | ||
最大過載壓力 | 10PSI（正負雙向） | ||
預熱漂移 | ±0.1%FS | ||
環境 | |||
溫度 | |||
工作溫度 * | -18~65℃ | ||
存放溫度 | -40~85℃ | ||
機械參數 | |||
殼體 | 填充防火玻璃的聚酯 | ||
電氣聯結 | 螺絲接線柱 | ||
壓力聯結 | 1/4" 接頭 | ||
重量 | 3 盎司（約 85 克） | ||
電氣數據 ( 電壓輸出型 ) | |||
電路 | 3 線（EXC，OUT，COM） | ||
激勵 / 輸出 * | 12-30VDC/VAC/0~10VDC** | ||
零壓時的雙向輸出 | 2.5VDC（±50mV） | ||
輸出抗阻 | 100Ω | ||
電氣數據 ( 電流輸出型 ) | |||
電路 | 2 線 | ||
輸出 * | 4~20mA** | ||
零壓時的雙向輸出 | 12mA | ||
電氣負載 | 0~800Ω | ||
最小供電電壓（VDC） | 9+0.02×（接收器附加導線電阻） | ||
最大供電電壓（VDC） | 30+0.004×（接收器附加導線電阻） |

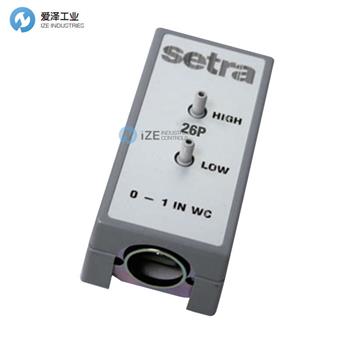

SETRA差壓傳感器26P系列介紹
Setra 的 26P 型壓力變送器可測量差壓或表壓，并將此壓差轉換為成比例的電信號輸出。26P
系列電壓輸出可選用 24VAC 的激勵，可提供 4~20mA、0-5VDC 和 0-10VDC 的輸出形式。
Model 26P 微差壓變送器的量程從 0~50Pa 到 0~5Kpa。在常溫的環境下，精度為滿量程的
±1%。在 -18℃ ~+65℃的溫度范圍內，溫度影響小于 ±0.06％ FS/℃。Model 26P 系列微
差壓變送器利用先進的全不銹鋼彈性膜片技術，由不銹鋼膜片與固定電極構成一個可變電容，
當壓力變化時，電容值也發生變化。Setra 獨特的檢測電路將電容值的變化轉換為線性直流
電信號。彈性膜片可承受 70KPa 過壓（正向 / 負向均可）而不會損壞。
此傳感器 / 變送器已進行了溫度補償，從而提高了溫度性能和長期穩定性。
特點
■ 24VDC 和 24VAC 激勵
■ 0~5VDC，0~10VDC 及 4~20mA 的模擬輸出與所有的能量管理系統兼容
■ 誤接線全保護
■ 使用非調整直流電源供電
■ 1% 的精度提高了 VAV 系統的性能
■ 符合 CE 標準

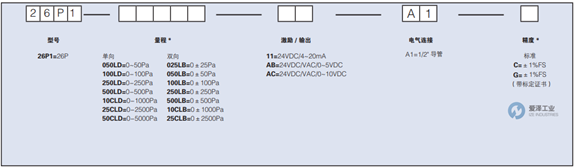

SETRA差壓傳感器26P系列選型
SETRA差壓傳感器26P系列其他常用型號：
SETRA 26P1050LD11A1C
SETRA 26P1100LD11A1C
SETRA 26P1250LD11A1C
SETRA 26P1500LD11A1C
SETRA 26P110CLD11A1C
SETRA 26P125CLD11A1C
SETRA 26P150CLD11A1C
SETRA 26P1025LB11A1C
SETRA 26P1050LB11A1C
SETRA 26P1100LB11A1C
SETRA 26P1250LB11A1C
SETRA Sensor NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SETRA差壓傳感器26P1050LD11A1C的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for SETRA products, please feel free to dial 0086-21-3100 6702/ send request email to [email protected] / browse our website:www.www.jguvm.cn.
SETRA差壓傳感器26P系列26P1050LD11A1C技術參數及選型
