SIGMAKOKI電機OSMS-120YAW技術參數
轉動范圍 | 逆時針旋轉CCW方向無限制 |
臺面尺寸 | φ120mm |
驅動機構(減速比) | 蝸輪蝸桿(1:144) |
導軌形式 | 十字交叉滾柱 |
主要材料 | 鋁合金·鋁青銅 |
自重 | 2kg |
分辨率(整步) | 0.005°/脈沖 |
分辨率(半步) | 0.0025°/脈沖 |
最小位移量 (參考數據) | 0.5mdeg |
最大速度 | 30°/sec |
定位精度 | 0.1° |
重復定位精度 | 0.02° |
承載能力 | 196N(20.0kgf) |
扭矩剛度 | 0.1″/N?cm |
空行程 | 0.05° |
傳動副間隙 | 0.08° |
平行度 | 50μm |
同心度 | 30μm |
臺面跳動量 | 0.02mm |
傳感器型號 | 微型光電傳感器：PM-F25(SUNX㈱) |
極限位置傳感器 | 有(常閉) |
原點傳感器 | 無 |
近接原點傳感器 | 無 |

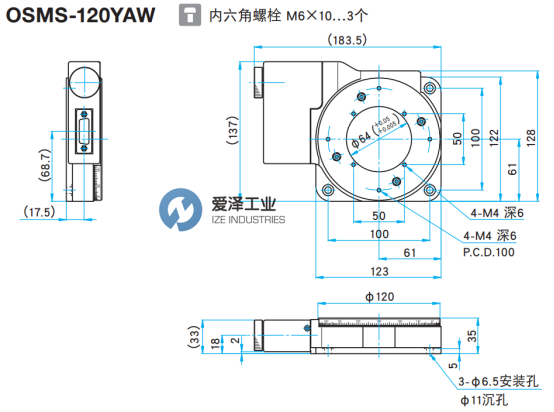

SIGMAKOKI電機OSMS-120YAW產品介紹及尺寸圖
非常適用于測量·檢查·評價裝置定位用的自動平臺
將自動轉動平臺的CW方向的極限位置傳感器兼為原點傳感器使用了，以此位置為參考進行原點復位。
以半步細分驅動，并采用MINI方式進行原點復位操作時的停止位置為刻度0度位置。
上下倒置或垂直面安裝使用時需要注意，安裝方向不同時，其精度或承載能力等指標會不同的。
SIGMAKOKI電機OSMS系列其他常用型號：
SIGMAKOKI OSMS-80YAW
SIGMAKOKI OSMS-120YAW
SIGMAKOKI OSMS-160YAW
SIGMAKOKI OSMS-120YAW-W
SIGMAKOKI motor NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SIGMAKOKI電機OSMS-120YAW的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
