SEA-SEG控制模塊S4520-RDC技術參數
Specifications | |
Board Size: | |
Length: | 6.50” |
Height: | 4.25” |
Width: | 0.80” |
Processor Section: | |
Memory: | |
Program memory: | 32K bytes battery backed CMOS RAM |
Data memory: | 8K bytes battery backed CMOS RAM |
Execution Times: | |
Scan Time: | 0.25msec per 1K bytes (typ) |
Main program overhead: | 0.10msec-0.20msec |
Minimum Through-put: | 0.08msec (using timed interrupt) |
Program Interface Port: | |
Type: | RS-232 |
Comm Rate: | 9600 BAUD |
RDC (Resolver-to-Digital Converter) Section: | |
Resolution: | 12 bits (0-4095) |
Accuracy: | 10 arc mins + 1LSB |
Tracking Rate (R-to-D): | 10,000 RPM |
Tracking Rate (S4520-RDC): | 6,000 RPM |
Rotor Reference Output (RI-R2): | |
Output Voltage Level: | 3.7VRMS |
Output Frequency: | 2,500HZ |
Stator Inputs (S1-S3, S2-S4) | |
Input Voltage: | 2.0VRMS (max) |
Input Impedance: | 100K ohms (typ) |
SEA-SEG控制模塊S4520-RDC產品介紹

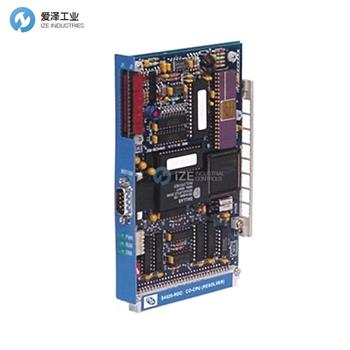

S4520-RDC 是一個智能I/O板（COCPU），主要設計用于運動控制應用。S4520-RDC 專為伺服運動控制而設計，可用于單軸或多軸控制應用中實現伺服軸（在多軸控制應用中，會使用多個 S4520，每個軸使用一個）。該板從其安裝的 M4510 或 M4512 的背板直接獲取主要的參考位置，與無刷伺服放大器接口，驅動伺服電機，并通過伺服電機的解析反饋監測實際的伺服位置。用戶可以編寫應用程序來執行 PID 算法以“閉合”控制回路，使伺服軸能夠準確地跟蹤主參考位置。請注意，S4520-RDC 設計用于與配備解析器進行位置反饋的伺服電機接口，而非編碼器。對于配備編碼器進行反饋的伺服電機應用，請參閱 S4520-ENC 數據表。
SEA-SEG控制模塊M4500系列其他常用型號：
SEA-SEG S4520-RDC
SEA-SEG S4520-ENC
