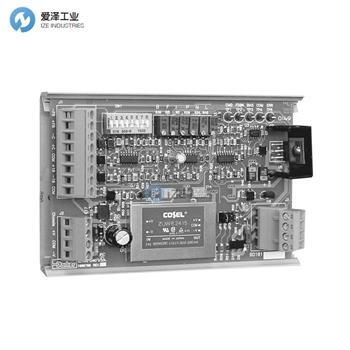

PARKER電路板BD101-24技術參數
規格參數
電源輸入：BD101-24，額定24 V直流（范圍22-28 V直流），最大電流250 mA
CMD和FDBK輸入
電壓：差分輸入，最大±10 V直流，輸入阻抗100K歐姆
電流：最大±20 mA，開關可配置，輸入阻抗499歐姆
參考電壓：±10 V直流，電流10 mA
電流輸出：±30 mA、±60 mA、±100 mA或±150 mA
電壓輸出：±10 V直流，電流10 mA，輸出阻抗1000歐姆
工作溫度范圍（環境溫度）
BD101-24
在輸出電流≤60 mA時：0至70°C（32至158°F）
在輸出電流>60 mA時：0至50°C（32至122°F）
尺寸
寬度：82.6 mm（3.25英寸）
長度：127 mm（5.00英寸）
高度：38.1 mm（1.5英寸）
安裝方式：插入式，使用 parker PN 83007-5.25 夾具
Specifications
Power Supply Input：BD101-24 24 VDC Nominal (22-28 VDC) @ 250 mA
CMD and FDBK Inputs
Voltage：Differential Inputs ±10 VDC max. 100K ohm input impedance
Current：±20 mA max switch configurable 499 ohm input impedance
Reference Voltages：±10 VDC @ 10 mA
Current Output：±30 mA, ±60 mA, ±I00 mA, or ±150 mA
Voltage Output：±10 VDC @ 10 mA 1000 ohm output impedance
Operating Temperature Range (Ambient)
BD101-24
0 to 70°C (32 to 158°F) @output current ≤60 mA
0 to 50°C (32 to 122°F) @output current >60 mA
Size ：82.6mm (3.25") wide x 127mm (5.00") Long x 38.1mm (1.5") high
Mounting：Snap trac Parker PN 83007-5.25
PARKER電路板其他常用型號：
PARKER BD101-24
PARKER BD101-15
PARKER circuit board NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于PARKER電路板BD101-24的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for PARKER products, please feel free to dial 0086-21-3100 6702/ send request email to [email protected] / browse our website:www.www.jguvm.cn.
