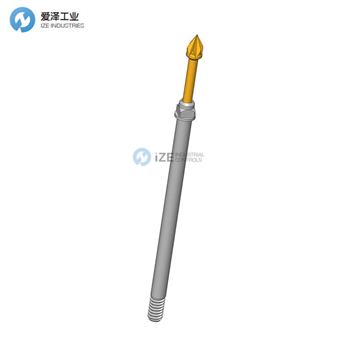

INGUN探針HSS118-317-175A-1502技術參數
General data | |
Product group : | High-current test probe |
Sub-product group : | Standard HSS (press-in) |
Series : | HSS-118 |
Grid : | 2.54 mm |
Contacting from : | Pad, Via, Female connector |
Magnetic : | Yes |
Installation type : | Plug-in |
Quick-exchange system : | Yes |
Adjustable installation height : | No |
Non-rotating : | No |
Compatible receptacle(s) : | KS-112 |
Min. temperature : | - 100 °C |
Max. temperature : | + 200 °C |
RoHS-compliant : | RoHS-3;6c |
Electrical data | |
Current load capacity / rated current : | 20 A |
Typical resistance (Ri) : | < 10 mOhm |
Mechanical data | |
Total length : | 32.3 mm |
Barrel diameter : | 1.66 mm |
Maximum stroke : | 5.3 mm |
Spring force at working stroke : | 1.5 N |
Spring pre-load : | 0.5 N |
Collar height : | 2 |
Working stroke : | 4 mm |
Tip style data | |
Tip style : | 17 hexagonal pyramid with cutting edges, self-cleaning |
Tip diameter : | 1.75 mm |
Tip style surface : | A gold |
Tip style material : | 3 CuBe |
INGUN探針HSS118-317-175A-1502產品介紹
? 該款大電流探針產品經過實踐檢驗，堅固耐用，設計尺寸和載流能力之間的比例十分合理
? 低電阻探針，Ri 典型值：< 10 mOhm
? 用于功能測試和老化測試
? 多種針頭形狀和彈簧力可供選擇，保證了與被測器件之間的理想接觸
? 測試冶具中行程條件的理想設置：可提供不同高度的探針卡環（E 尺寸），與針套相結合，實現以最大靈活性調整安裝高度
? Trusted, robust high-current probes, optimally sized for current load capacity ratio
? Low resistance probe with Ri typical: < 10 mOhm
? For use in function and burn-in tests
? Large selection of tip styles and spring forces for optimum contact with DUT
? Optimum adjustment of the stroke ratios in the test fixture: The test probe collar is available in different heights, which, in combination with the receptacles, allows a range of installation heights
INGUN探針HSS-118系列其他常用型號：
INGUN HSS-118 317 175 A 1502
INGUN HSS-118 353 200 S 1510
INGUN HSS-118 353 200 S 3002
INGUN HSS-118 214 130 A 0807
INGUN HSS-118 214 130 A 1503
INGUN HSS-118 214 130 A 1505
INGUN HSS-118 214 130 A 1507
INGUN HSS-118 303 200 A 1506
INGUN HSS-118 303 200 A 1509
INGUN HSS-118 303 200 A 1510
INGUN HSS-118 303 200 A 2203
INGUN HSS-118 303 200 A 2209
INGUN HSS-118 303 200 A 3002
INGUN HSS-118 303 200 A 3006
INGUN HSS-118 303 200 A 3008
