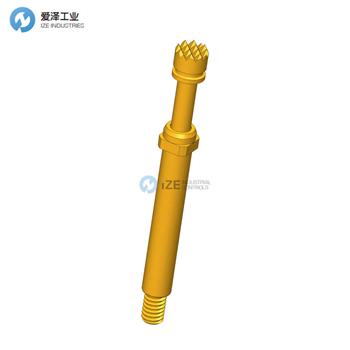

INGUN探針HSS-120 306 300 A 1502技術參數
Technical data | |
General data | |
Product group : | High-current test probe |
Sub-product group : | Standard HSS (press-in) |
Series : | HSS-120 |
Grid : | 4 mm |
Contacting from : | Pin, Post, Flat contact |
Magnetic : | Yes |
Installation type : | Plug-in |
Quick-exchange system : | Yes |
Adjustable installation height : | No |
Non-rotating : | No |
Compatible receptacle(s) : | KS-113, KS-113 23 |
Min. temperature : | - 100 °C |
Max. temperature : | + 200 °C |
RoHS-compliant : | RoHS-3;6c |
Electrical data | |
Current load capacity / rated current : | 30 A |
Typical resistance (Ri) : | < 10 mOhm |
Mechanical data | |
Total length : | 27.3 mm |
Barrel diameter : | 2.65 mm |
Maximum stroke : | 5.3 mm |
Spring pre-load : | 0.39 N |
Collar height : | 02 |
Working stroke : | 4 mm |
Wireless receptacle data | |
Spring force at working stroke : | 1.5 N |
Tip style data | |
Tip style : | 06 serrated |
Tip diameter : | 3 mm |
Tip style surface : | A gold |
Tip style material : | 3 CuBe |
INGUN探針HSS系列介紹
? 堅固耐用的大電流探頭，尺寸適合電流負載容量比
? 低電阻探頭，Ri 典型值：< 10 mOhm
? 用于功能和老化測試
? 多種尖端樣式和彈簧力可供選擇，可實現與 DUT 的更佳接觸
? 測試夾具中行程比的更佳調整：測試探針套環有不同的高度，與插座結合使用，可實現多種安裝高度
? Trusted, robust high-current probes, optimally sized for current load capacity ratio
? Low resistance probe with Ri typical: < 10 mOhm
? For use in function and burn-in tests
? Large selection of tip styles and spring forces for optimum contact with DUT
? Optimum adjustment of the stroke ratios in the test fixture: The test probe collar is available in different heights, which, in combination with the receptacles, allows a range of installation heights
INGUN探針HSS-120系列其他常用型號：
INGUN HSS-120 302 400 A 1505
INGUN HSS-120 303 300 A 1005
INGUN HSS-120 302 230 A 3005
INGUN HSS-120 302 400 A 1510
INGUN HSS-120 319 300 A 1502
INGUN HSS-120 319 300 A 1510
INGUN HSS-120 305 300 A 1005
INGUN HSS-120 305 300 S 1510
INGUN HSS-120 305 300 S 3002
INGUN HSS-120 319 300 A 3002
INGUN HSS-120 305 300 S 2202
INGUN HSS-120 305 140 A 1002
INGUN HSS-120 305 300 S 3010
INGUN HSS-120 355 300 A 3010
INGUN HSS-120 353 300 S 3002
INGUN HSS-120 303 300 A 3010
INGUN HSS-120 353 300 S 3010
INGUN HSS-120 353 300 S 1510
INGUN HSS-120 306 400 A 1005
INGUN HSS-120 302 230 A 1005
INGUN HSS-120 303 300 A 1502
INGUN HSS-120 303 300 A 2202
INGUN HSS-120 305 230 A 2202
INGUN HSS-120 306 400 A 3002
INGUN HSS-120 306 300 A 3002
INGUN HSS-120 306 300 A 3010
INGUN HSS-120 306 300 A 1502
INGUN TEST PROBES NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于INGUN探針HSS-120 306 300 A 1502的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for INGUN products, please feel free to dial 0086-21-3100 6702/ send request email to [email protected] / browse our website:www.www.jguvm.cn.
